廊坊JDZ通用型波紋補償器的應用規則

一、通用型波紋補償器安裝前的注意事項

1.安裝之前應對補償器進行預拉伸，正是為了讓管道在正常運行的時候，受熱產生膨脹，管道的伸長量剛好能夠使補償器相對壓縮，使得補償器理論上講是處于相對不受外力的狀態。

2.這樣就能延長管道的使用壽命。波紋補償器在高空安裝的時候應該架設固定支架和導流支架，這樣是為了保證波紋補償器避免承受管道和介質的自重，還有就是管道如果震動幅度過大，很容易造成波紋補償器的變形和開裂。

3.波紋補償器的周圍都安裝的有限位裝置，同時也能夠起到避免波紋管變形或者開裂的作用。

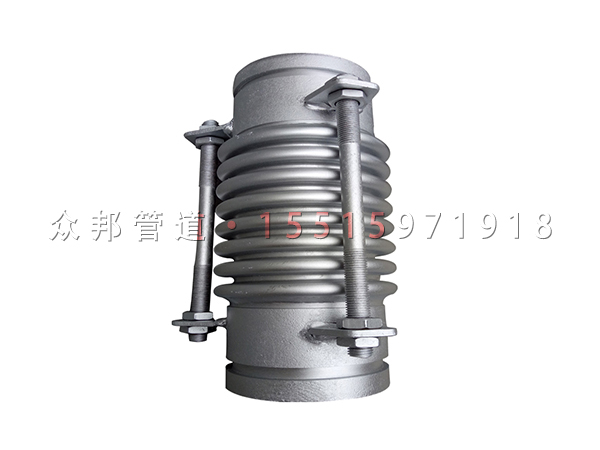

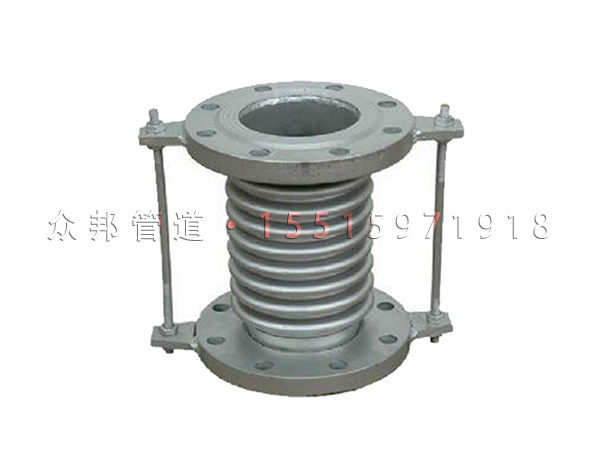

4.波紋補償器的兩端連接方式分為法蘭連接和焊接，法蘭連接比較簡單方便，但是焊接的話就要注意波紋補償器的兩端與管道連接的時候注意焊接區域避免出現漏焊和虛焊。

1.安裝前檢查內管外端是否露出壓蓋，達到設計要求；將補償器直接焊接(或法蘭連接)在管道上，焊接時應用防護罩保護補償器。注意按補償器規定的介質流向指示標志進行安裝；補償器與管道保持同心，須對旋轉角θ的一半進行預偏裝或安△L的一半進行預偏裝；

2.在靠近補償器兩端合適的位置應各有一個的導向支座、保證運行時自由伸縮，對管道托座應按照膨脹量加余量并對使用溫度和安裝溫度進行適當考慮；端管焊接應符合GB985-88，GB986-88的規定；嚴寒季節焊接時，應對鋼管端部及端管進行預熱；

3.安裝后檢查各壓蓋螺栓是否均勻一致擰緊，(不要過緊，只要均勻)，然后進行分段水壓密封試驗，合格后方可進行系統試壓，試驗可采用工作壓力的1.5倍或按設計部門提供的數據要求進行試壓，試驗時分三次進行：升壓至1／3的工作壓力，關閉充水門，觀察是否有滴水現象，若出現滲漏，請在漏處稍加擰緊即可止漏；

4.不論是整體或分段試壓，管道的尾端鋼管需進行固定，一般的方法是用專用的固定支架同支墩連起來，以免發生管道移位，而破壞整段管道正確補償間隙。一般來講，只要管道安裝正確，即可一次試壓成功。

正確選擇通用型波紋補償器是保證系統運行的關鍵，這就要求管道設計人員綜合考慮管道走向、支撐系統、補償器類型等，以獲得、可靠的補償方案，經濟合理的方案。首先利用管道本身的結構對管道系統的自然補償進行優化。當自然補償不能滿足要求時，設置手動補償，常用的手動補償主要有方形補償器和波紋補償器。通用型波紋補償器的結構簡單，價格低廉，能吸收軸向位移和小得多向組合位移。
