球形補償器安裝流程

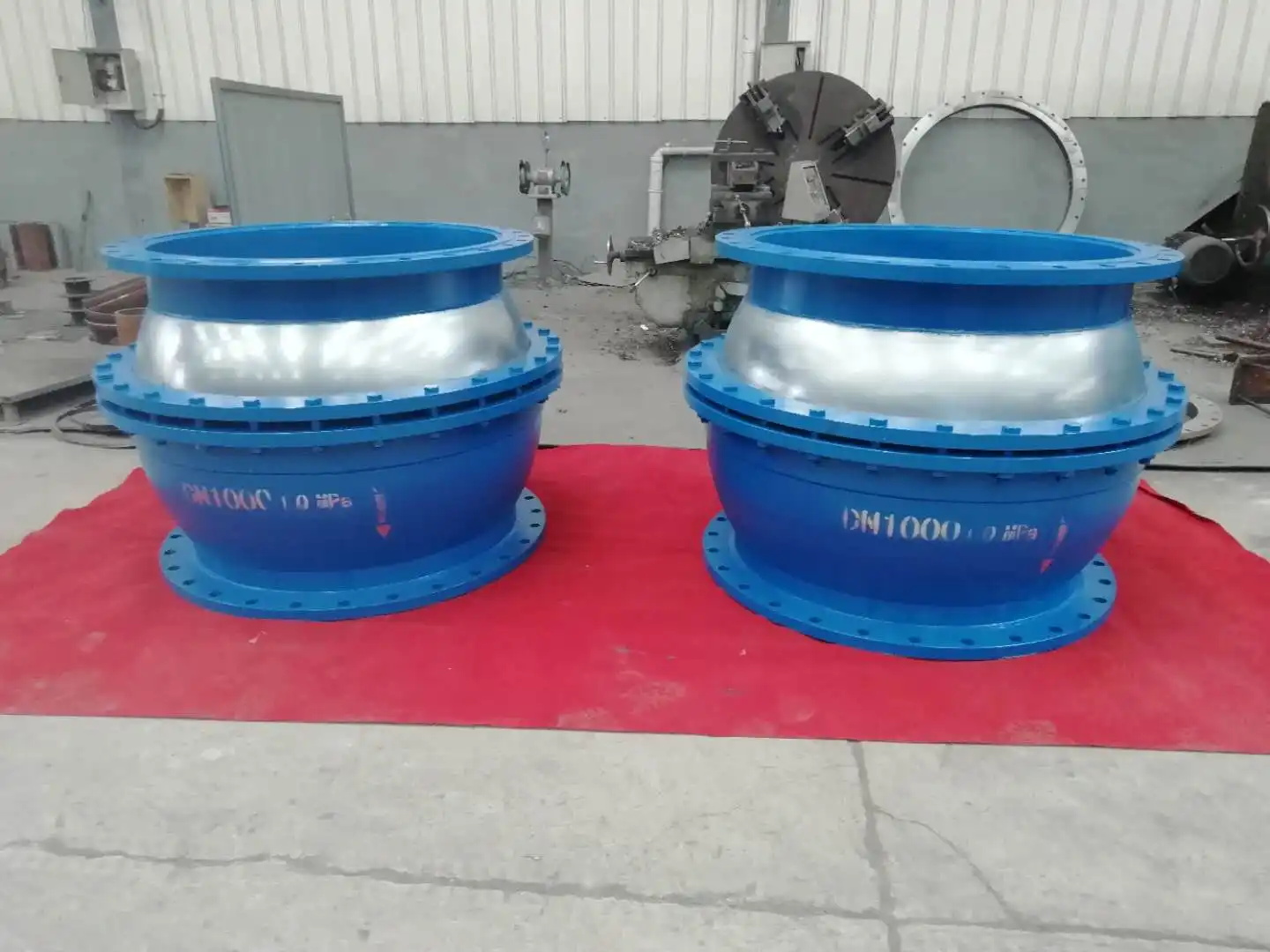

球形補償器主要依靠球體的角位移來吸收或補償管道一個或多個方向上的橫向位移，球形補償器應成對安裝使用，球形補償器可作管道萬向接頭使用。球形補償器具有補償量大，無盲板力，對固定管架的作用力小；密封采用可注組合密封技術，實現長期可靠密封。

球形補償器的工作原理比較簡單，除了可以沿軸線旋轉任意角度外，還可以作一定的角折曲，該產品就是利用這種角折曲，兩個或三個配成一組來吸收管道的熱膨脹量，從而達到熱補償的目的。

下面河南永安閥門廠和大家分享下球形補償器的安裝方法和工作原理：

球形補償器的有多種布置形式，使用起來比較靈活，但通常設計中主要應用的還是兩種布置形式：

一、Z形管道上布置兩個，供熱管道的敷設路如果是地形平坦、沒有障礙的直線，那么該產品就應集中布置在類似于方型補償器的Z形彎管道上，它有三種形式，地溝敷設水平側面集中布置；架空低支架敷設向上集中布置；架空高支架敷設向下集中布置。

二、水平L形管道上布置三個，當供熱管線的敷設路需要拐彎時，無論地溝還是架空管道均可利用水平L形管道布置三個，長管段布置一個，短管段布置兩個，來吸收供熱管段的熱膨脹，這種布置方式既可地溝敷設，也可架空敷設。

球形補償器是解決熱力管道熱膨脹的一種管道補償裝置。它具有設計先進、結構獨特，補償量大等特點。它廣泛地應用于冶金、電力、石油、化工、 城市集中供熱等各種熱力管道。

球形補償器安裝使用注意事項：設備安裝前應認真查看設計圖紙，根據設計圖紙設計要求進行安裝。

一般情況下可直接安裝，無需預調整；但如果設計圖紙要求作預調整的，應根據設計圖紙要求作角度調整。球形補償器與管道安裝焊接時同軸度應不大于 3mm，單邊錯口量不大于2mm。嚴禁用補償器的變形來強行調校管道的安裝超差，以免影響球形補償器的正常工作。

溫馨提示：設備在安裝過程中，一般情況下無特殊要求，水平安裝時僅建議介質從球體入口端進介質；垂直安裝時僅建議球體端在上、器體端向下，以防止物體及沙石等雜物停留在球面端卡阻球體的自由運動。焊接補償器時，球體移動表面鍍有硬鉻加以保護，不得用硬件劃傷此表面；與管道焊接時，不得在此表面上引弧、搭鐵線；使用時 無需在此鍍層表面重新油漆，以免影響設備的整體運行性能。當設備經歷長時間運行時，若發現有泄漏現象時，無需停產檢修，僅需在泄漏位置處，用專用工具對壓注頭壓入適量密封填料即可。
